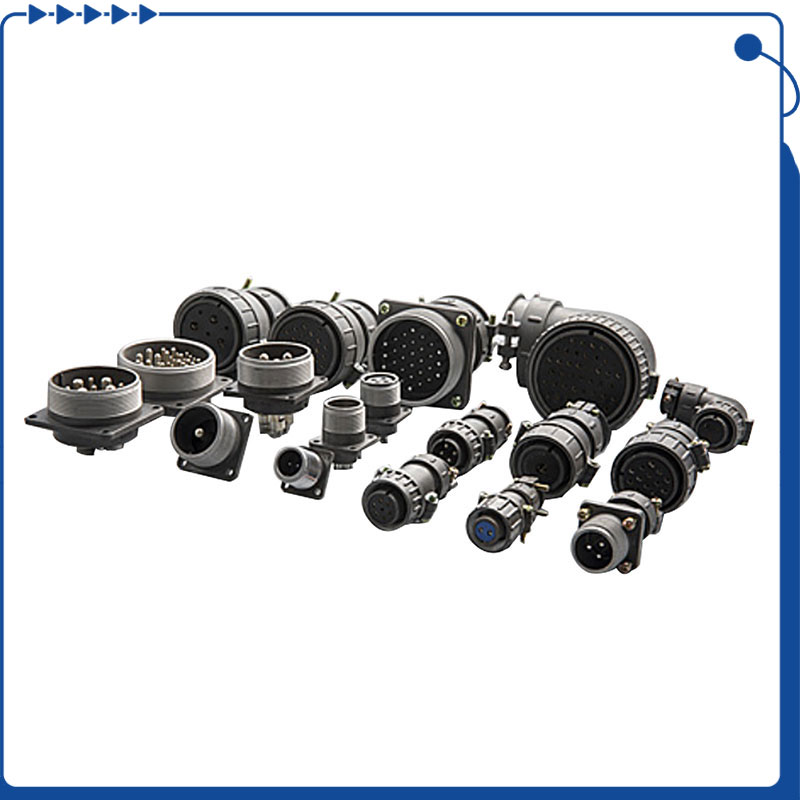

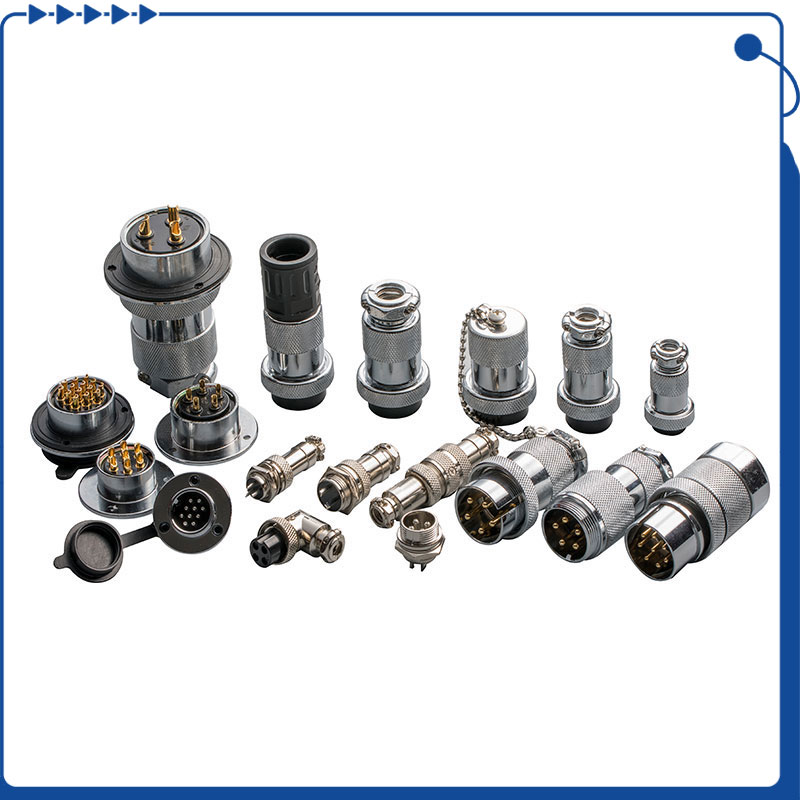

암페놀 원형 커넥터는 군용 및 항공 우주에서 산업 및 상업용 장비에 이르기까지 다양한 응용 분야에서 사용되는 강력하고 다양한 구성 요소입니다. 예를 들어, 항공 우주 산업에서 암페놀 원형 커넥터는 일반적으로 항공기 통신 시스템에서 사용되므로 가혹한 환경에서 안정적인 데이터 전송을 보장합니다. 군용 응용 분야에서는 무기 시스템 및 통신 장비에 사용되며, 극한 조건에서 내구성과 성능이 가장 중요합니다. 신뢰할 수있는 성능과 내구성을 보장하기 위해 이러한 커넥터를 올바르게 조립하는 것이 중요합니다. 이 단계별 가이드는 암페놀 원형 커넥터를 조립하는 과정을 안내합니다.
필요한 재료
암페놀 원형 커넥터 하우징
암페놀 원형 커넥터 접점
크림 핑 도구 (접점 크기에 적합)
와이어 스트리퍼
단열 소매 (필요한 경우)
세정 용매 (예 : 이소 프로필 알코올)
면봉
드라이버 (해당되는 경우)
보호 장갑
단계별 조립 프로세스
1. 준비
작업 영역이 깨끗하고 조명이 좋는지 확인하십시오.
위에서 언급 한 모든 필요한 재료와 도구를 수집하십시오.
커넥터 하우징 및 연락처가 호환적이고 양호한 상태인지 확인하십시오.
2. 주택 청소
청소 용매에 담근 면봉을 사용하여 커넥터 하우징 내부에서 먼지, 그리스 또는 잔해물을 제거하십시오.
진행하기 전에 하우징이 완전히 건조되도록하십시오.
3. 연락처 삽입
접점의 방향 및 하우징의 해당 슬롯을 식별하십시오.
각 접점을 하우징의 지정된 슬롯에 부드럽게 삽입하십시오. 연락처가 올바르게 정렬되고 정렬되어 있는지 확인하십시오.
4. 크림 핑 와이어
적절한 스트리핑 길이에 대한 제조업체의 지침에 따라 와이어 스트리퍼를 사용하여 와이어 끝에서 단열재를 벗겨냅니다.
스트리핑 된 와이어 끝을 접점의 주름 캐비티에 삽입하십시오.
크림 핑 도구를 사용하여 접점을 와이어에 압축하십시오. 와이어 게이지 및 접점 크기에 올바른 도구 설정을 사용하십시오.
크림이 연결된 연결을 검사하여 안전하고 결함이 없는지 확인하십시오.
5. 접점을 하우징에 설치합니다
모든 와이어가 크림을 뿌리면 와이어가있는 접점을 하우징에 조심스럽게 삽입하여 접점이 해당 슬롯과 올바르게 정렬되도록합니다.
하우징에 후면 씰이있는 경우 지금 설치하여 환경 보호를 제공하십시오.
6. 주택 조립
커넥터 하우징에 결합 해야하는 두 개의 반쪽이있는 경우 반쪽을 정렬하고 적용 가능한대로 나사 나 래치를 사용하여 고정하십시오.
나사 (사용 된 경우)를 제조업체가 지정한 권장 토크 값으로 조입니다.
7. 어셈블리 검사
조립 된 커넥터를 시각적으로 검사하여 모든 접점이 올바르게 장착되어 있고 전선이 느슨하지 않도록하십시오.
조립 과정에서 주택 또는 연락처에 대한 손상을 확인하십시오.
8. 커넥터 테스트
전기 연속성 테스트를 수행하여 각 접점이 우수한 연결을 제공하는지 확인하십시오.
가능하면 가혹한 환경을위한 경우 커넥터의 환경 밀봉 (예 : 방수)을 테스트하십시오.
팁과 예방 조치
절차가 다를 수 있으므로 항상 Amphenol에서 제공하는 특정 지침을 참조하십시오.
권장 도구와 장비를 사용하여 적절한 조립을 보장하고 부품의 손상을 방지하십시오.
섬세한 부품을 손상시키지 않도록 커넥터와 접점을주의해서 처리하십시오.
전압, 전류 및 환경 조건을 포함하여 응용 프로그램에 대한 커넥터가 올바르게 정격되어 있는지 확인하십시오.
이러한 단계와 지침을 따르면 특정 응용 프로그램을 위해 Amphenol Circular 커넥터의 신뢰할 수 있고 안전한 조립을 보장 할 수 있습니다.
